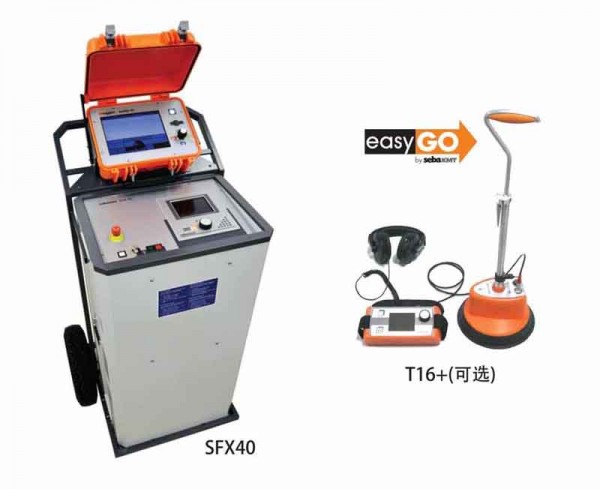

上海巴測電氣SFX40手推車式智能電纜故障定位系統
SFX40是德***賽巴與歐美發達******同步推出的電纜故障定位手推車，適合380V-220kV電纜故障快速準確定位，內置德***賽巴下屬Hagenuk哈克濾波器，精確協調高壓沖擊電弧與SX脈沖反射發生時刻，波形采樣 次成功率非常高。SFX40標配0-16kV,0-32kV兩檔高壓單元，可選放電能量2000焦耳。為適應***內系統地接地 疏于檢測的普遍問題，SFX40專門設計了F-Ohm接地電阻、F-U跨步電壓監測單元，隨時隨地提醒現場接地有效性，保障電纜故障定位人身安全。
進水型高阻故障
電纜進水型高阻故障包括進水型本體故障和進水型接頭故障，當?shù)叵滤趾统睔膺M(jìn)入故障點處時，普通的高壓預定位方法發出的高壓脈沖往往被水熄滅，反復多次采樣缺無法獲得有效預定位波形，使現場定位時間變得漫長。
SPG40系統是德***賽巴S系列手推車系統的高端產品，功能定位于解決高低阻故障和進水型疑難電纜故障，其中SPG40多檔高壓單元內置高端濾波器M219，自動將高壓放電在故障點處的穩定燃弧時間延長為720ns，是二次脈沖法燃弧時間3倍以上，并主動協調進水處采集接地發射信號的時間。與其他同類產品相比，SPG40系統依靠M219主動弧反射濾波器可采集到更多成功波形，提高預定位 次成功率和搶修效率。
主要特點
SX脈沖反射儀采樣頻率高達400MHz
15次弧反射滑動新技術，供您選擇波形
Centrix車載 自動引導菜單，全自動卡點
手推車式集成設計
T16+自動給出確定點的前進方向
十種安全監護
上海巴測電氣SFX40手推車式智能電纜故障定位系統
技術參數
緣測試：0-40kV
輸出電壓：兩檔0-16kV ;0-32kV 可選三檔、四檔、五檔
沖擊能量：1000j/2000j
弧反射濾波器：M219
