SmartWLI大視場便攜式白光干涉三維輪廓儀
非接觸三維表面形貌測量技術
技術特點：5cm直徑視場（光斑），800μm垂直測量高度
SmartWLI大視場便攜式白光干涉三維輪廓儀，專用于車身、印刷滾筒、太陽能電池等工業產品的表面形貌測量與分析。
儀器采用白光干涉測量原理，操作簡單，可輕放于樣品表面執行測量任務。特有的三腳螺紋支架結構，便于測量彎曲表面。系統內置三束激光校準系統，便于迅速鎖定測量區域。外接筆記本電腦完成數據分析，測量結果立體直觀呈現。
SmartWLI大視場便攜式白光干涉三維輪廓儀方便攜帶、易于運輸?，F(xiàn)場安裝與啟動幾分鐘內即可完成。適用于工業產品表面快速、納米***精度測量。
SmartWLI 大視場便攜式白光干涉三維輪廓儀具備如下優點：
靈活便攜
操作簡單
厘米***視場
納米***精度
典型應用領域包括：
質量管理
工藝控制
產品研發
SmartVIS 3D測量軟件 歐元硬幣表面三維形貌測量圖
數據分析與結果輸出：
樣品表面三維形貌圖解表示
幾何分析（長度、角度、面積測量；不規則區域、坑洞體積；樣品表面臺階高度與側面輪廓剖面圖）
粗糙度分析（樣品粗糙度與表面波度）
材料屬性分析（材料摩擦磨損實驗測定）
區域計算與輪廓參數（滿足ISO 25178 : Sa, Sz…與ISO 4287 : Ra, Rz…標準要求）
SmartWLI 大視場便攜式白光干涉三維輪廓儀技術參數
測量系統 |
量測原理 | 白光干涉 |
Z軸定位系統 | 壓電效應調節系統 |
高度量測范圍 | ***大可達800 μm |
攝像頭參數 | CCD攝像頭；1624x 1234相素 |
校平系統 | 三束激光 |
干涉物鏡系統 | 視場范圍（mm2） 35 x 35 | ***小可分辨橫向?qū)挾龋╱m） 28 | 工作距離 10 |
垂直分辨率 | 小于10nm |
光源系統 | LED |
外觀尺寸 | 295 mm（高）× 180 mm (寬) × 245 mm（長） |
支架高度調節范圍 （三腳螺紋支架） | 大約5-30 mm |
毛重 | 約3.5 Kg |
操作界面 | 筆記本電腦、Windows 7操作系統 |
量測時間 | 通常小于1分鐘 |
工作溫度 | 10-35℃ |
推薦工作溫度 | 18-22℃ |
軟件系統 |
SmartWLI | 基于微軟Win7操作系統，64位表面形貌測量軟件、三維數據可通過接口直接傳輸至MountainsMap分析軟件。 |
MountainsMap | 三維數據分析軟件，輪廓及三維影像結果輸出、測量數據預處理及后處理、德標（DIN）歐標（EN）ISO標準粗糙度及高度測定、串行處理及測試日志。 |
輸出文件格式 | ASCII, SUR, BCR-STM, BMP, JPEG, TIF |
車身部件表面三維形貌測試結果

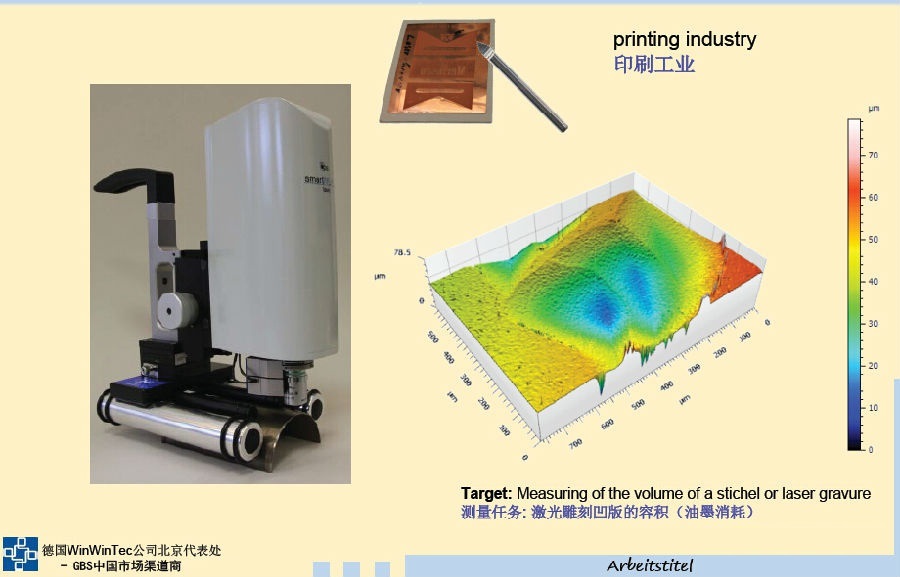

印刷行業：激光凹版容積 （油墨消耗）
工藝控制產品研注塑行業：注塑機的校準
硅晶片表面波紋度與粗糙度測試
其它測試結果欣賞
其它測量結果欣賞
